انواع مختلف توربین های دندانپزشکی

توربین های دندانپزشکی انواع مختلفی دارند اما اساس کار همه ی آنها برای برشکاری دندان ها می باشد. در واقع توربین وسیله ای مانند دریل های صنعتی می باشد که به وسیله ی آنها دندان را سوراخ می کنند یا تراش می دهند
توربینها با توجه به کارخانه سازنده و تنوع مدل دارای انواع مختلفی هستند که میتوان آنها را
به دو نوع بلبرینگی و ایربرینگی تقسیم نمود.
کلیه ی توربینها دارای هد هستند که به آن کاتریج می گویند. توربینهایی که دارای کاتریج
بلبرینگی میباشند از کیفیت بهتری نسبت به ایربرینگیها برخوردارند .

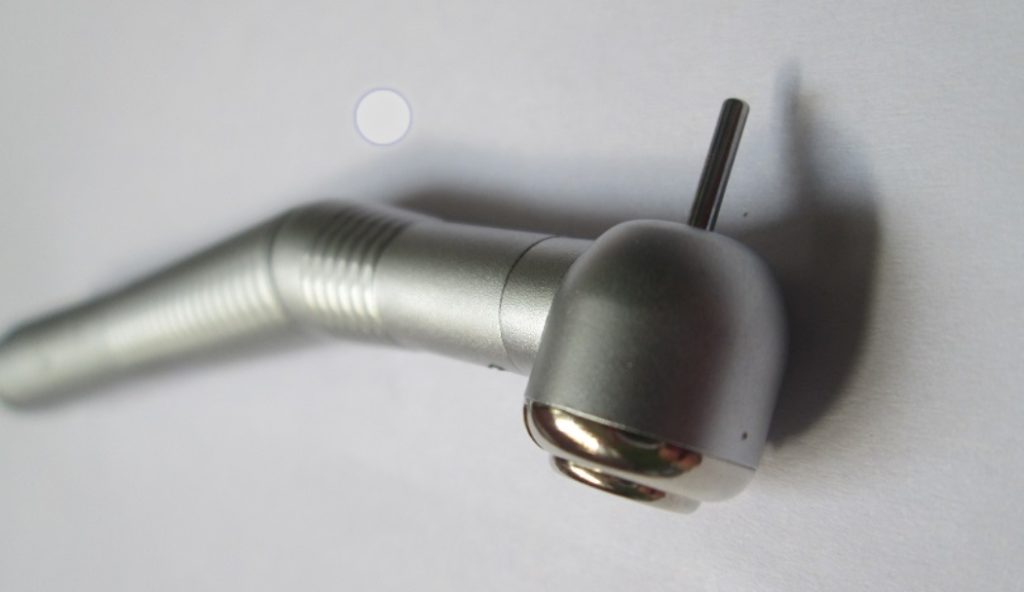

توربین دندان پزشکی www.BMEcenter.ir (1)
کاتریج بلبرینگی شامل یک پروانه و یک محور و یک سه نظام می باشد و فرز و دو بلبرینگ
که در دو طرف آن پروانه تعبیه شده است که باعث تسریع چرخش پروانه می گردد در
صورتیکه کاتریج ایربرینگی به خاطر دو بوشی که در دو طرف پروانه دارد دارای اصطکاک
کمتری است و به نسبت کاتریج بلبرینگی به فشار هوای زیادتری نیازمند است از انواع
ایربرینگی میتوان از سوپرآل ایر Super All Air نام برد که به فشار ۴ اتمسفر نیاز دارد.

در توربینها ۳ نوع سه نظام وجود دارد :
۱- سه نظام فشاری
۲- سه نظام آچاری : (توربین های زیمنس)
۳- سه نظام فشاری توسط فرز : (توربین های سوپرتک و فارو و سوپر آل ایر)
سرعت چرخش فرز توربینها بین۳۰۰ هزار دور تا ۳۵۰ هزار دور در دقیقه است. توربینها
در ساده ترین حالت دارای کابل ارتباطی با دو رشته شلنگ باریک ماکارونی جهت تغذیه آب و
هوای مورد استفاده توربین هستند .انواع دیگر توربینها نیز وجود دراند که دارای
اگزوز(خروجی آب یا هوا و یا هر دو) ،فیبرهای نوری جهت تصویر برداری(اگر دارای
دوربین باشد بجای فیبر نوری از کابل تصویر استفاده می کنند) و…. می باشند.
توربین دندان پزشکی www.BMEcenter.ir (1)
دو عدد شیر برقی (سلونوئید) و دو عدد فشار شکن نیز برای تنظیم و قطع و وصل آب و هوا
در مسیر آب و هوا بکار میرود .
بطور برای کنترل و قطع و وصل حرکت اینسترومنتها( توربین ، میکروموتور ،ایرموتور ،
موتور آویز ، کویترون و … ) از پدال استفاده می شود.
پدال در انواع زیر وجود دارد :
الف – پدال برقی که شامل قسمتهایی زیر می باشد :
۱- بدنه پدال که در برگیرنده تمام قسمتهای پدال است .
۲-اهرم کنترل پدال که توسط پتانسیومتر ( مقاومت متغیری که مقدار آن بر اثر چرخیدن یک
محور تغییر کرده و معمولاً در مدارات تقسیم ولتاژ بکار برده می شود) داخل پدال جهت کم و
زیاد نمودن سرعت به کار می رود .
۳-اهرم کلید اسپری آب که قطع و وصل اسپری آب اینسترومنتها را توسط میکروسوئیچ انجام
می دهد .
ب – پدال پنوماتیک که با سیستم هوای فشرده توسط شیرهای Valve هوایی کار می کند و
شامل قسمتهایی زیر می باشد :
۱– شیر هوا جهت قطع و وصل هوا
۲- اهرم پدال جهت قطع و وصل جریان
۳- لوله های ورود و خروج هوا
Block15_7Dias1
Block15_7Dias1

باید توجه داشت که از هوای کاملاً خشک برای یونیت استفاده می شود زیرا هوای مرطوب
اولاً باعث فرسوده شدن قطعات یونیت و از طرفی موجب از کار افتادن شیرهای هوا می گردد .
